设计要素：

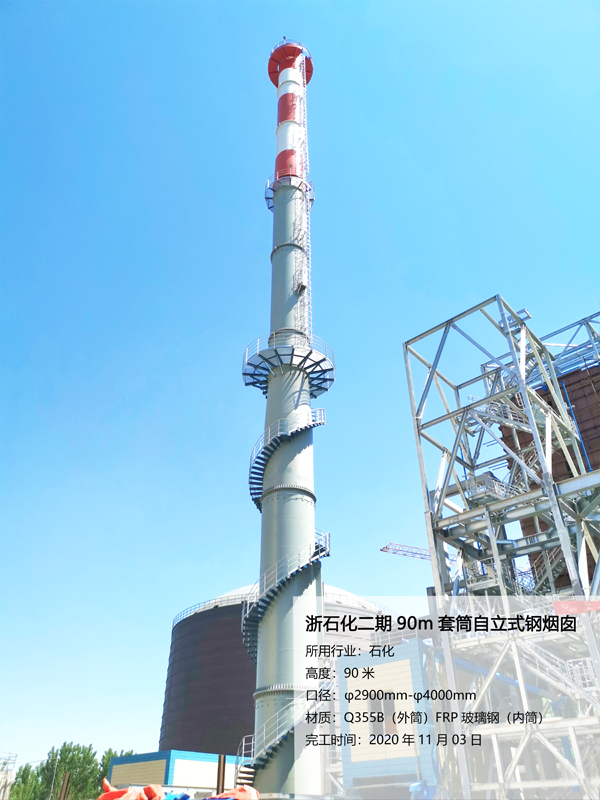

自立式钢烟囱
高度90m
外直径2.8m，底部直径4m，内筒直径2.3m
烟气入口温度200℃
方案要点：
外筒筒体结构支撑，外筒设计为变径结构，直爬梯每6m设置平台，分层喷砂防腐，法兰组对设计，焊接温度及湿度控制，加装止晃装置，设计阻尼器减少横向风振效应，采用硅酸铝纤维棉进行烟囱保温。
本烟囱采用套筒型结构，内筒为排烟筒，外筒为结构支撑件，内筒与外简之间为滑动连接。
为减少烟囱的横向凤振，增设减振阻尼器，减振阻尼器设置在烟囱顶部平台，确保烟囱能更加稳定、安全。
